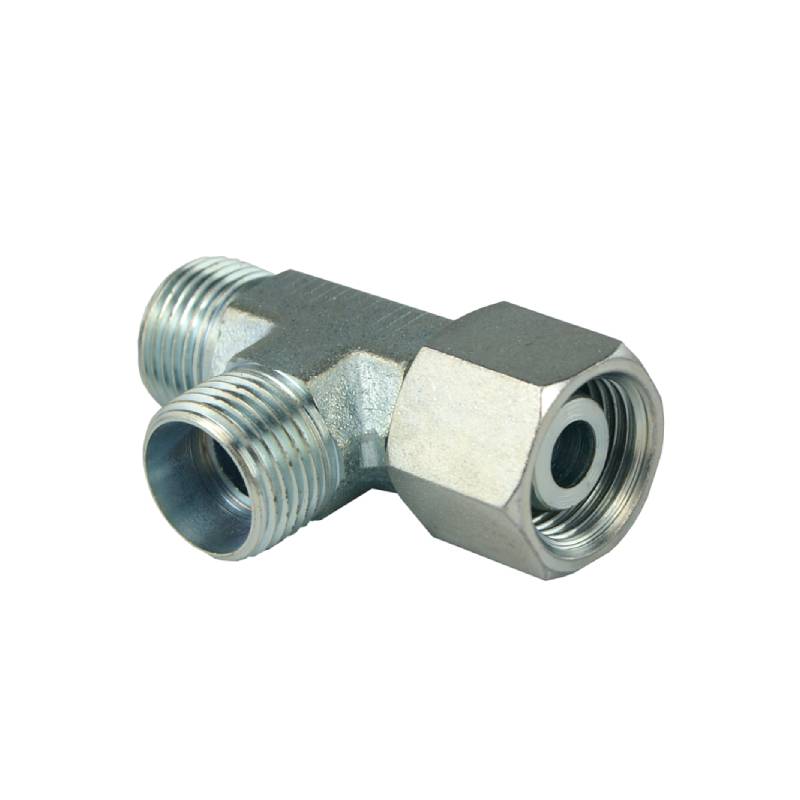

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBA Z NAKRĘTKĄ BOCZNĄ

Złącze hydrauliczne trójnik BBA M18x1.5 to solidny element przeznaczony do budowy oraz rozbudowy instalacji hydraulicznych. Produkt umożliwia połączenie trzech przewodów hydraulicznych w jednym punkcie. Dzięki swojej konstrukcji znajduje szerokie zastosowanie w maszynach rolniczych, jak również w różnego rodzaju instalacjach przemysłowych.

Prezentowany trójnik hydrauliczny wykonano w znormalizowanej wersji lekkiej, która zapewnia optymalne połączenie wytrzymałości oraz niewielkiej masy tego elementu. Konstrukcja z samouszczelnieniem zaciskowym sprawia, że podczas dokręcania elementów połączenie automatycznie się uszczelnia. Znacząco zwiększa to bezpieczeństwo pracy całego układu hydraulicznego. akie rozwiązanie pozwala również na szybki i wygodny montaż.

TRÓJNIK Z GWINTEM M18X1.5

Złącze hydrauliczne trójnik BBA posiada gwint metryczny M18x1.5. Na stopce oraz na jednym z boków zastosowano gwint zewnętrzny. Natomiast na drugim boku znajduje się gwint wewnętrzny o tym samym rozmiarze. Takie rozwiązanie umożliwia wygodne podłączenie przewodów hydraulicznych.

Trójnik może pracować w instalacjach o ciśnieniu nominalnym do 180 bar, natomiast maksymalne dopuszczalne ciśnienie robocze wynosi 230 bar. Dzięki temu złącze sprawdza się w wielu standardowych układach hydraulicznych.

Warto podkreślić, że oferowane złącza hydrauliczne trójniki BBA nie posiadają gumowego uszczelnienia ani gniazda przeznaczonego pod uszczelkę. Oznacza to, że ten element nie jest przeznaczony do bezpośredniego wkręcania w korpusy takich podzespołów jak pompy hydrauliczne, siłowniki czy rozdzielacze.

DANE TECHNICZNE

• typ: trójnik hydrauliczny BBA
• rozmiar gwintu: M18x1.5 (18/18/18)
• gwint na stopce: zewnętrzny metryczny M18x1.5
• gwint na jednym boku: zewnętrzny metryczny M18x1.5
• gwint na drugim boku: wewnętrzny metryczny M18x1.5
• średnica nominalna przelotu: 10 mm
• materiał: stal spawalna
• wersja: lekka
• ciśnienie nominalne: 180 bar
• ciśnienie maksymalne: 230 bar
